3U VPX-XC7VX690T+Xavier实时信号处理卡

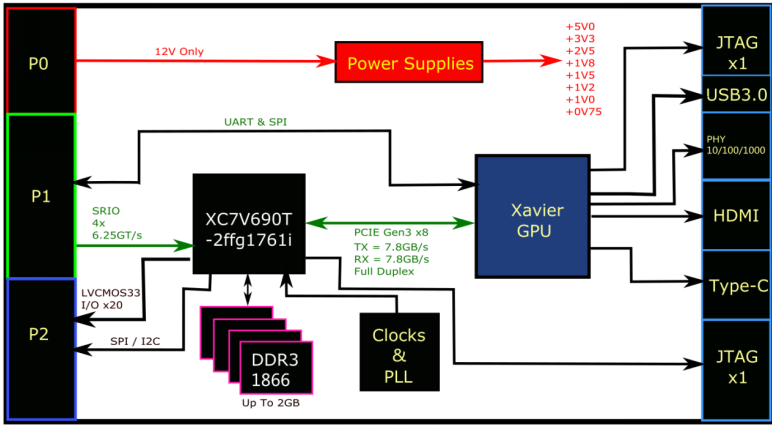

图1. 原理框图
1) FPGA生成LFM信号，单音信号，通过PCIE传输给GPU，在GPU内完成FFT运算并显示频谱图；
2) GPU命令行或者小界面，往FPGA传送一些命令；
<h1 style="margin-top:16px;margin-left:36px">3 技术指标</h1>1) 尺寸：3U VPX架构，100*160MM;
2) 接插件：VPX接插件;
3) 工作温度：0~+70度;
4) 供电输入：12VDC;
5) FPGA：XC7V690T-2FFG1761I;
6) GPU：NVIDIA AGX Xavier 参数见表1

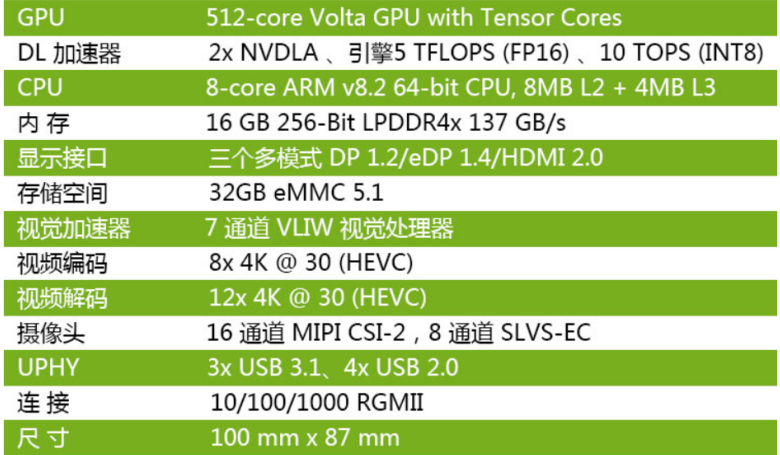

（Xavier表1）
1) 存储空间：2GB;
2) 百兆网口：1个;
3) 串口：1个（连接到VPX背板）;
4) SPI接口：1个（连接到VPX背板）;
5) I2C接口：1个（连接到VPX背板）;
6) HDMI接口1个;
7) Type-c接口1个（可通过外部接口拓展为多个USB）;
8) JTAG接口：1个（FPGA编程接口）;
9) FPGA与微处理数据传输速度：7GB/s;
<h1 style="margin-top:16px;margin-left:36px">4 环境适应性</h1>1) 振动
随机10Hz~500Hz，正弦5Hz~55Hz，设计保证。
2) 湿度
温度在30℃以上时，湿度为（75%±5%）RH；温度在40℃以上时，湿度为（45%±5%）RH。
3) 电磁兼容性
按照GJB151B进行电磁兼容性设计和验证，设备之间相互兼容工作，试验时不影响机上设备工作。
