视频源

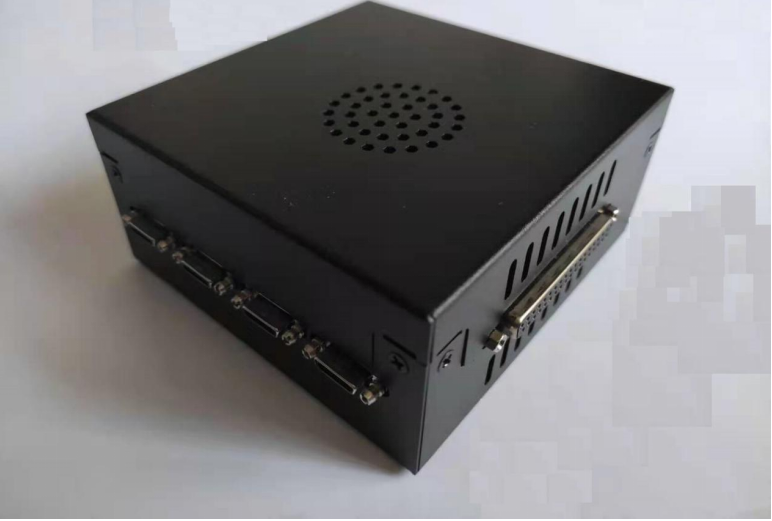

图1. 视频源实物

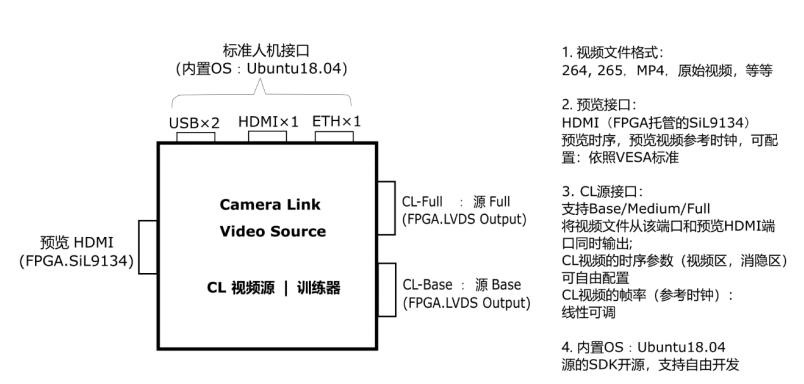

图2. 视频源功能示意图
本视频源可以同时支持从CL (Base | Medium | Full) 端口和HDMI端口输出——视频源文件（264, 265，MP4，未编码的原始视频流文件）——所存储的视频帧。
ü CL端口同时支持Base | Medium | Full 模式，并且CL的参考时钟（CL参考时钟=线速率÷7，可以理解为经典CL解串和串化芯片288或者287的RX_CLK和TX_CLK），几乎连续可调，同时CL输出的视频时序参数也可以配置。因此，该CL源不仅可以做为算法的训练源，也可以作为相机模拟器用于模拟实际待用相机的型号的工况（将相机的时序参数赋值给源，本CL源就可以输出和相机时序格式一模一样的视频）。
ü HDMI端口，主要是用途是预览端口。从CL输出的图像可以从HDMI端口也同步输出，以预览CL输出的源是否正确。HDMI的视频格式也可以灵活配置——但是与CL的时序配置稍微有所区别。CL的视频时序可以连续变化，没有固定标准，配置比较随意。而HDMI的视频参数则不能是连续的，必须遵从VESA标准（推荐VESA-2008版本）。从VESA标准中查出所需要分辨率的视频参数和参考时钟频率，然后通过源的SDK（开源），将这些参数赋值给HDMI端口即可。
注：HDMI端口未必非得输出和CL端口一模一样的视频。实际上HDMI和CL可以理解为两路完全独立的视频流。只是在默认状态（出厂状态），HDMI作为CL源的预览端口而已。通过我们的开源SDK，HDMI和CL，完全可以独立配置和使用。
ü 源还支持完备的调试模式：可以通过专有的IO端口（LVCMOS3.3电平）测量CL和HDMI的水平同步（Hsync）和垂直同步（Vsync）。用于检测所生成的视频时序格式是否合乎标准。通过示波器测量CL和HDMI的Hsync和Vsync可以得到行频和帧频的具体数值，利用测量结果，可以矫正（微调）在SDK中所设定的时序参数，使得最终生成的视频源可以精准的模拟实际的相机型号。
本视频源拥有完备的SDK，客户可以直接基于此做任意的定制和开发(SDK由纯C实现)。
源的操作系统是Ubuntu18.04，内置Opencv3.1.0（4.4降级得到3.1.0，因为3.1.0兼容性在目前最好）。
