OFP80G-EX

产品详情

1 产品特点

OFP80G-EX 是一款 PCI  Express 线的性能网卡,并且可以根据用户需求,对不同的网络处理业务进行完全硬件托管或者局部硬件加速该网支持DUAL全双工网络链路X8 Gen2 PCIe 采用 Xilinx  Kintex-7FPGA为主控可以最高 40Gbps/方向 光口/电口 网络通信, PCI Express 总线口的 1组独立的 64DDR3-SDRAM大容缓存可以实现百万级高并发和吞吐量板卡标准 PCI Express ,适于目前主的服器或广泛应于数据中服务加速算等场景

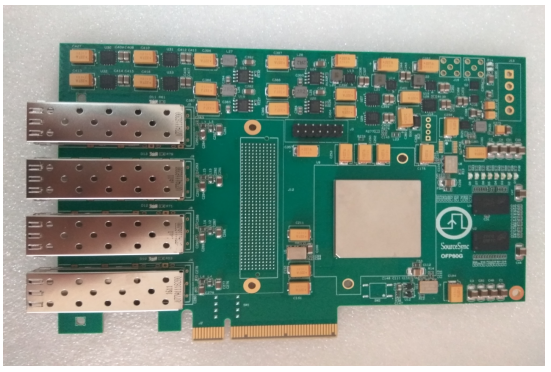

 1.  4 通道 10G PCIE光纤网物图(也可以定制成同时支持光口和电口的模式)

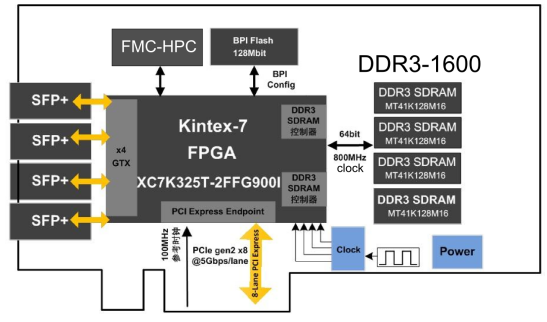

 2.  4 通道 10G PCIE光纤网理框图




2 技术指标


q  硬件特

Ø  总线类PCI Express  2.0 规范,兼容 PCI Express  1.1

Ø  接口规PCI Express  x8 Gen2(可选 x1x4 全高半长(106.65mm  x 167.65mm;

Ø  板载 4  SFP+通道最大支持 10Gbps/lane 线速率;

Ø  板载 1  64  DDR3 SDRAM 存单,内容量大支持 8GByte

Ø  板载 4 位拨开关可通拨码开选择卡的式;

Ø  板载 1  16  128MByte 容量的 BPI Flash FPGA 的加

Ø  板载FMC-HPC扩展接口任意符合ANSI-FMC规范的子卡,可以使能告诉AD/DA等软件无 线电、声呐、雷达、医疗等应用

Ø 可选10G电口,支持常规网卡模式

q  性能:

Ø  4  SFP+光纤通,支单模与模光

Ø  支持 aurora64b/66b 10.3125Gbps/laneSerial RapidIO(最高  6.25Gbps/lane等协持自定协议开发;

Ø 电口速率,10Gbps

q  PCIe DMA

Ø  x8 PCI Express  gen2 DMA DMA 上行与下行际传带宽 3.7GByte/s

Ø  缓冲方支持 FIFO  DDR3 两种模式;

Ø  PCI Express 考时主板随时钟;

Ø  DMA引擎支持小包传输(64B~+),在包长为1KB大小的情况下,仍然可以满足3.5GB/s的收发速

q  时钟管

Ø  板载 1  156.25MHz LVDS 差分晶时钟,供给 10G 光纤通传输考时

Ø  板载 1  200MHz  LVDS 差分时供给 DDR3 的系统钟;

Ø  板载 1  100MHz  LVDS 差分时作为 PCIe 控制备用参时钟;

Ø  板载 1  50MHz 振作复位或时逻同步钟;

Ø  来自FMC子卡的差分时钟

q  物理与气特

Ø  板卡尺106.65 x 167.55 mm

Ø  板卡供+12V 供电,最大功耗20W(静态 5W

Ø  工作温-40°C~+85°C

Ø  存储温-40°C~+85°C

Ø  工作湿5%~60%,非结;

Ø  散热方:风散热;

Ø  MTBF 他:1,000,000 小时



3 软件支持

q  支持 Linux 操作统,提供驱动程 API

4 应用场景

q  大数据中心

q  增强型智能网卡

q  光纤网隔离;

流量、路由等网络业务的完全硬件托管



5 硬件处理功能



在功能上看来,OFP80G-EX继承了普通万兆网卡的所有特性,并且支持Linux下的标准网卡模式,在硬件上,其自身也确实可以介入路由,网关等标准的网络互连设备。

除此之外,OFP80G-EX的强大之处在于其内部逻辑的可定制性:这意味着,除了标准网卡的所有特性,OFP80G-EX还可以支持对网络流的定制化处理,并且通过私有驱动和API让用户去使用这些定制化的特殊硬件服务。

举例说明如下:

I. 实时流量监测功能:

通过FPGA内部逻辑构造处理状态机,对进出本卡的网络流进行流量统计、并基于地址(IPMAC?)对

包进行排序统计,甚至可以识别不同的协议,并对之进行排序。

II. 防火墙:

利用FPGA内部资源构造响应的处理逻辑,完成ACL、路由、NAT等功能,执行由策略中心下达的各项

策略等等,具备实时策略的接收和执行等功能

III. 高级网络业务:

对于更上层的网络业务,OFP80G-EX虽然无法完全硬件托管,然而可以提供局部的硬件加速,这些硬件

加速服务可以专门定制,并且会通过私有API以及驱动暴露给用户。

总体来说,OFP80G-EX的功能可以由下图进行展示:

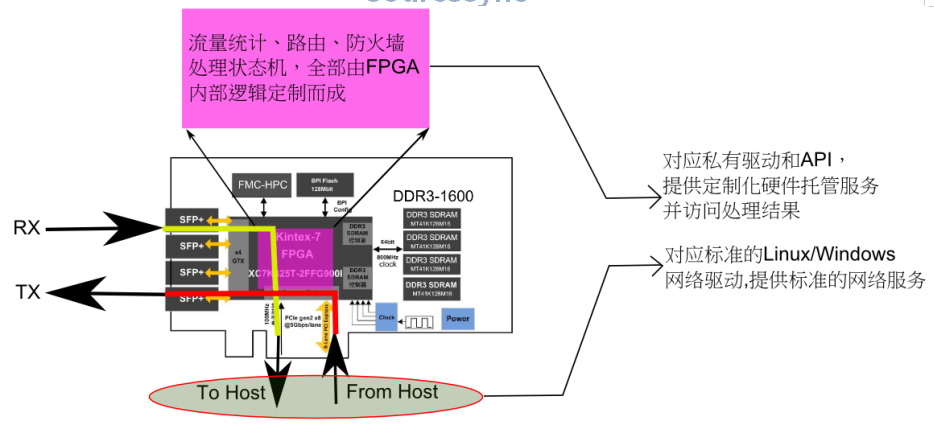

 3.  OFP80G-EX的工作过程以及软组件分布



  由图3可以看出,除了黑色箭头所表征的基本的网卡服务,OFP80G-EX的优势在于其内部基于FPGA的定制化

服务,这些硬件托管业务,可以显著降低HOST服务器的处理开销,以使得用户部署的软件专注

于更上层的业务流程,而不是纷繁复杂的底层统计、或者计算。换言之,OFP80G,可以将用户所处理的业务的

基本粒度“增大”—即以“硬件服务状态机”配合私有驱动的方式供用户使用和访问业务处理结果,这样一来,

原来很多需要编码才能完成的工作,利用OFP80G-EX,全部都由硬件自动托管了。

另外,从软件层次上划分,OFP80G-EXLinux版一份是私有驱动



6 订购信息



产品型号

描述

备注

交货期



OFP80G-EX

4 通道 10G 光纤/FMC接口的PCIE网卡

工业级

4 周内

OFP80G-EX
